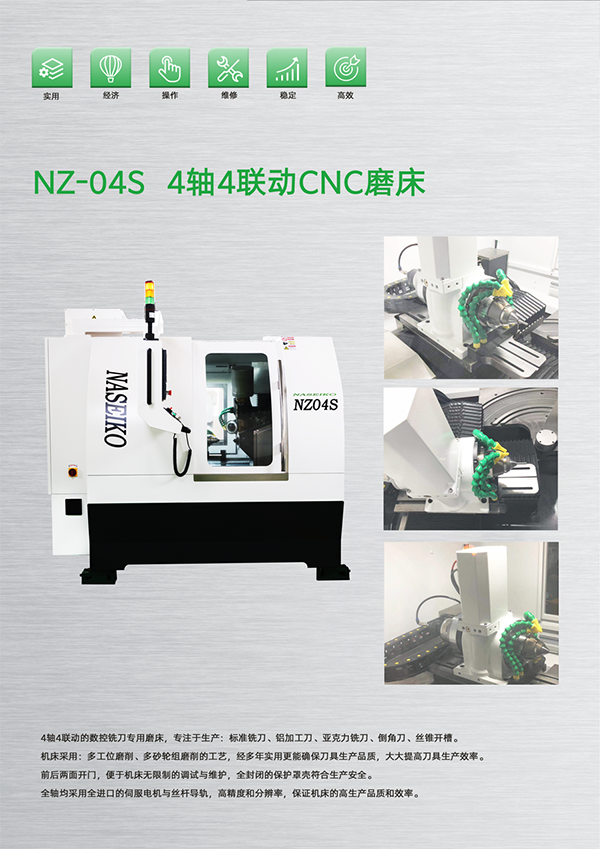

NZ-04S 4轴4联动CNC磨床



4轴4联动的数控铣刀专用磨床,专注于生产:标准铣刀、铝加工刀、亚克力铣刀、倒角刀、丝锥开槽。

机床采用:多工位磨削、多砂轮组磨削的工艺,经多年实用更能确保刀具生产品质,大大提高刀具生产效率。

前后两面开门,便于机床无限制的调试与维护,全封闭的保护罩壳符合生产安全。

全轴均采用全进口的伺服电机与丝杆导轨,高精度和分辨率,保证机床的高生产品质和效率。

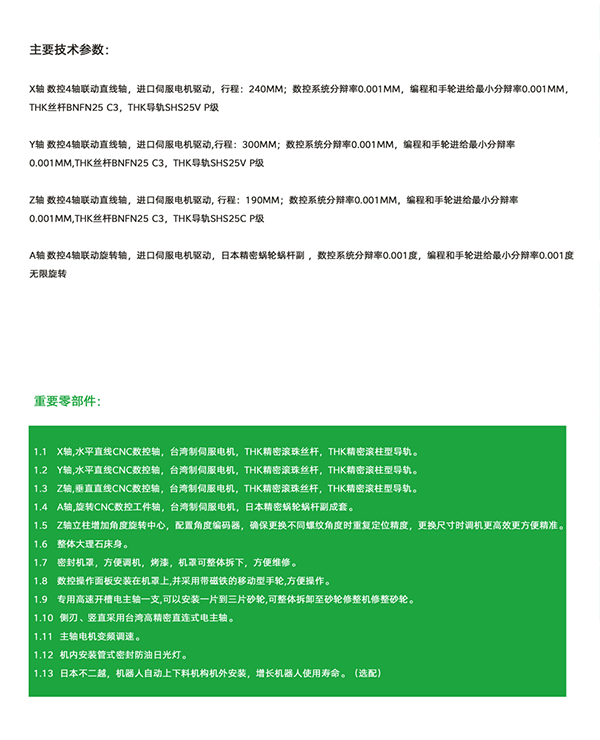

主要技术参数

X轴 数控4轴联动直线轴,进口伺服电机驱动,行程:240mm;数控系统分辩率0.001mm,编程和手轮进给最小分辩率0.001mm,THK丝杆BNFN25 C3,THK导轨SHS25V P级

Y轴 数控4轴联动直线轴,进口伺服电机驱动,行程:300mm;数控系统分辩率0.001mm,编程和手轮进给最小分辩率0.001mm,THK丝杆BNFN25 C3,THK导轨SHS25V P级

Z轴 数控4轴联动直线轴,进口伺服电机驱动, 行程:190mm;数控系统分辩率0.001mm,编程和手轮进给最小分辩率0.001mm,THK丝杆BNFN25 C3,THK导轨SHS25C P级

A轴 数控4轴联动旋转轴,进口伺服电机驱动,日本精密蜗轮蜗杆副 ,数控系统分辩率0.001度,编程和手轮进给最小分辩率0.001度无限旋转


重要零部件:

1.1   X轴,水平直线CNC数控轴,台湾制伺服电机,THK精密滚珠丝杆,THK精密滚柱型导轨。

1.2   Y轴,水平直线CNC数控轴,台湾制伺服电机,THK精密滚珠丝杆,THK精密滚柱型导轨。

1.3   Z轴,垂直直线CNC数控轴,台湾制伺服电机,THK精密滚珠丝杆,THK精密滚柱型导轨。

1.4   A轴,旋转CNC数控工件轴,台湾制伺服电机,日本精密蜗轮蜗杆副成套。

1.5   Z轴立柱增加角度旋转中心,配置角度编码器,确保更换不同螺纹角度时重复定位精度,更换尺寸时调机更高效更方便精准。

1.6   整体大理石床身。

1.7   密封机罩,方便调机,烤漆,机罩可整体拆下,方便维修。

1.8   数控操作面板安装在机罩上,并采用带磁铁的移动型手轮,方便操作。

1.9   专用高速开槽电主轴一支,可以安装一片到三片砂轮,可整体拆卸至砂轮修整机修整砂轮。

1.10  侧刃、竖直采用台湾高精密直连式电主轴。

1.11  主轴电机变频调速。

1.12  机内安装管式密封防油日光灯。

1.13  日本不二越,机器人自动上下料机构机外安装,增长机器人使用寿命。(选配)
